Cách tính toán tổn thất sợi quang và kiểm tra ngân sách điện năng

Mọi liên kết cáp quang đều mất một số công suất quang giữa máy phát và máy thu. Biết cách tính toán tổn thất đó - và so sánh nó với lượng điện năng tiêu thụ - của thiết bị là điều giúp phân biệt một liên kết hoạt động đáng tin cậy với một liên kết không hoạt động trong-điều kiện thực tế. Hướng dẫn này trình bày công thức tính toán suy hao sợi quang, ví dụ thực hiện-từng{6}}từng bước và các bước kiểm tra thực tế mà các kỹ sư giàu kinh nghiệm sử dụng để tránh những lỗi lập ngân sách phổ biến nhất.


Mất chất xơ là gì và tại sao nó lại quan trọng?

Suy hao sợi quang là sự giảm công suất tín hiệu quang khi ánh sáng truyền qua một liên kết sợi quang. Trong thực tế, tổng tổn thất trên một liên kết đến từ một số nguồn: bản thân cáp quang, các cặp đầu nối ghép nối, các mối nối và bất kỳ thành phần thụ động nào nhưbộ chiahoặc các khớp nối trong đường dẫn.

Bạn sẽ thường thấy các thuật ngữ liên quan được sử dụng theo những cách hơi khác nhau.suy giảmthường đề cập đến tổn thất điện năng vốn có trên một đơn vị chiều dài của sợi, được biểu thị bằng dB/km.Mất chènmô tả tổng tổn thất từ ​​đầu đến cuối được đo trên một liên kết được cài đặt, bao gồm tất cả các thành phần.Mất liên kếtlà tổng được tính toán hoặc đo được của tất cả tổn thất thụ động trong kênh. Những điểm khác biệt này quan trọng vì việc trộn lẫn chúng sẽ dẫn đến sai sót về lập ngân sách - một điểm được nhấn mạnh trong cả hai luận điểm của Corninghướng dẫn kiểm tra cáp quang (LAN-1561-AEN)và Hiệp hội sợi quangtham chiếu ngân sách tổn thất. Để so sánh sâu hơn, hãy xem hướng dẫn của chúng tôi vềmất chèn so với mất mát trả lại.

Bản thân một con số tổn thất thô cho bạn biết rất ít. Mức đọc 3 dB có thể hoàn toàn chấp nhận được trên đường liên kết khuôn viên đa chế độ ngắn nhưng có vấn đề trên đường trục đơn chế độ dài với giới hạn ứng dụng chặt chẽ. Đó là lý do tại sao mức suy hao sợi quang luôn được đánh giá dựa trên hai yếu tố: mức suy hao liên kết-(tổng mức suy hao thụ động ước tính) và mức năng lượng của thiết bị hoạt động (sự khác biệt giữa đầu ra máy phát và độ nhạy của máy thu).

Nguyên nhân gây mất sợi trong liên kết quang?

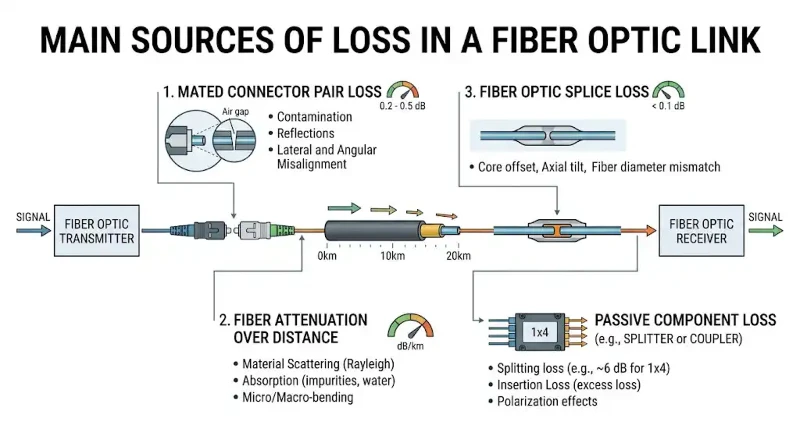

Bốn yếu tố chính góp phần gây ra suy hao trong kênh cáp quang điển hình. Hiểu rõ từng vấn đề sẽ giúp bạn xây dựng ngân sách chính xác thay vì phải đoán mò.

Suy giảm sợi quang theo khoảng cách

Mỗi sợi quang hấp thụ và tán xạ một số ánh sáng khi nó truyền đi. Hệ số suy giảm phụ thuộc vào loại sợi và bước sóng. Theo tiêu chuẩn ANSI/TIA-568.3-D, giá trị suy giảm tối đa cho phép cho mục đích lập kế hoạch là:

Đây là những mức tối đa quy hoạch thận trọng. Các nhà sản xuất thường xuyên sản xuấtsợi đơn modevới độ suy giảm dưới 0,35 dB/km ở 1310 nm và dưới 0,25 dB/km ở 1550 nm. Nếu bạn có bảng dữ liệu cáp thực tế, hãy sử dụng các giá trị chặt chẽ hơn đó - mức cho phép tiêu chuẩn tồn tại dưới dạng mạng lưới an toàn-trong trường hợp xấu nhất chứ không phải là ước tính tốt nhất.

Mất cặp kết nối

Mất mát xảy ra mỗi lần haiđầu nối cáp quangđược giao phối với nhau. Trong lập ngân sách, bạn tính các cặp đầu nối phù hợp chứ không phải các đầu nối riêng lẻ. Tiêu chuẩn TIA-568.3-D đặt ra mức tối đa là 0,75 dB cho mỗi cặp kết hợp, nhưng các đầu nối được đánh bóng tại nhà máy chất lượng cao (các loại SC, LC, FC) thường đạt được 0,3–0,5 dB trên mỗi cặp trong thực tế. Điều này phù hợp với khuyến nghị của Corning là sử dụng các thông số kỹ thuật thực tế của đầu nối thay vì mức cho phép tiêu chuẩn tối đa bất cứ khi nào có sẵn.

Trong các liên kết ngắn - cho biết suy hao đầu nối dưới 500 mét - thường chi phối tổng ngân sách nhiều hơn so với suy hao sợi quang. Đó là một lý do tại sao chất lượng đầu nối vàlựa chọn loại đầu nốivấn đề rất lớn trong hệ thống cáp tại cơ sở.

Mất mối nối

Mối nối tổng hợp và mối nối cơ học đều gây ra tổn hao. TIA-568.3-D tối đa là 0,3 dB mỗi mối nối. Mối nối nhiệt hạch với sự căn chỉnh lõi thích hợp thường đạt được mức dưới 0,1 dB, trong khi mối nối cơ học có xu hướng giảm trong phạm vi 0,2–0,5 dB. Nếu bạn đang lập ngân sách cho tuyến đường nhà máy bên ngoài có nhiều điểm nối, những giá trị nhỏ đó sẽ tăng lên nhanh chóng trong thời gian dài.

Uốn cong, ô nhiễm và các yếu tố khác

Các uốn cong vĩ mô và uốn cong vi mô làm tăng độ suy giảm vượt quá thông số kỹ thuật định mức của cáp. Sự nhiễm bẩn trên các mặt đầu của đầu nối là một trong những nguyên nhân phổ biến nhất gây ra mất mát không mong muốn tại hiện trường - FOA xác định các đầu nối bẩn là nguyên nhân hàng đầu gây ra lỗi kiểm tra. Định tuyến cáp chặt chẽ, quản lý cáp kém và áp lực môi trường đều có thể đẩy tổn thất đo được vượt quá ước tính đã tính toán.

Một số liên kết cũng bao gồm các thành phần thụ động như bộ suy giảm quang, bộ ghép WDM hoặcBộ chia PLC. Mỗi trong số này có tổn thất chèn được chỉ định riêng và phải được thêm vào ngân sách.

Công thức tính tổn thất sợi

Công thức cốt lõi để ước tính tổng số liên kết bị mất rất đơn giản:

Tổng tổn thất liên kết (dB)=(Hệ số suy giảm × Độ dài sợi) + (Số cặp đầu nối × Suy hao trên mỗi cặp) + (Số lượng mối nối × Suy hao trên mỗi mối nối) + Suy hao thành phần thụ động khác

Đây là cấu trúc tương tự được sử dụng trong Corning'smáy tính ngân sách mất liên kếtvà trong phương pháp lập ngân sách của FOA. Sau đó, bạn so sánh tổng số đó với ngân sách năng lượng của thiết bị đang hoạt động:

Công suất tiêu thụ (dB)=Công suất đầu ra của máy phát (dBm) − Độ nhạy của máy thu (dBm)

Biên độ hoạt động (dB)=Ngân sách điện năng − Tổng tổn thất liên kết

Biên độ hoạt động dương có nghĩa là liên kết sẽ hoạt động. Biên độ dưới khoảng 3 dB được coi là rủi ro đối với độ tin cậy lâu dài-vì máy phát đã cũ, đầu nối tích tụ tạp chất và các mối nối có thể xuống cấp nếu cáp được xử lý hoặc định tuyến lại. FOA khuyến nghị duy trì biên độ ít nhất 3 dB để tính đến các yếu tố-trong thế giới thực này.

Một lưu ý quan trọng:dBlà một đơn vị tương đối (nó biểu thị một tỷ lệ), trong khidBmlà mức công suất tuyệt đối (tham chiếu đến 1 mW). Việc nhầm lẫn cả hai là một lỗi phổ biến đáng ngạc nhiên làm vô hiệu toàn bộ phép tính-ngân sách điện năng ngay cả khi bản thân ước tính tổn thất là chính xác.


Làm thế nào để bạn tính toán lượng chất xơ bị mất từng bước?

Bước 1: Ghi lại các thành phần liên kết thực tế

Trước khi mở máy tính, hãy liệt kê mọi thứ trong kênh: loại sợi, bước sóng hoạt động, tổng chiều dài tuyến đường (không chỉ khoảng cách bản đồ - bao gồm các đường chạy dọc, vòng chùng và đường vòng định tuyến), số lượng cặp đầu nối ghép nối, số lượng mối nối và bất kỳ thiết bị thụ động nào. Hầu hết các lỗi lập ngân sách đều bắt đầu từ đây, với số lượng thành phần không đầy đủ.

Bước 2: Chọn giá trị tổn thất

Sử dụng thông số kỹ thuật của nhà sản xuất linh kiện khi có sẵn. Chỉ quay lại mức tối đa TIA-568.3-D khi không biết thông số kỹ thuật thực tế. Như Fluke Networks đã chỉ ra tronghướng dẫn tính toán tổn thất, các tiêu chuẩn cung cấp hiệu suất tối thiểu có thể chấp nhận được - các thành phần thực thường tốt hơn và việc sử dụng dữ liệu của nhà sản xuất sẽ tạo ra ước tính chính xác hơn.

Bước 3: Tính toán từng thành phần tổn thất

Nhân hệ số suy giảm với chiều dài sợi. Nhân số lượng cặp đầu nối với tổn thất trên mỗi cặp. Nhân số lượng mối nối với tổn thất trên mỗi mối nối. Thêm bất kỳ tổn thất thành phần thụ động nào. Tổng hợp tất cả mọi thứ cho tổng số liên kết bị mất ước tính.

Bước 4: So sánh với ngân sách điện năng

Tìm công suất đầu ra của máy phát và độ nhạy của máy thu từ bảng dữ liệu của máy thu phát. Hai con số này thường được liệt kê bằng dBm. Sự khác biệt là ngân sách điện năng. Trừ tổng tổn thất liên kết khỏi ngân sách điện năng để có được lợi nhuận hoạt động. Để biết thêm về thông số kỹ thuật của bộ thu phát, hãy xem phần so sánh của chúng tôi vềSFP đơn chế độ và SFP đa chế độ.

Bước 5: Xác minh số tiền ký quỹ có đủ không

Một mức lợi nhuận dương là cần thiết nhưng không phải lúc nào cũng đủ. Nếu biên độ dưới 3 dB thì liên kết dễ bị xuống cấp do các bộ phận cũ, mặt đầu bị bẩn, các mối nối bổ sung do sửa chữa trong tương lai hoặc các thay đổi về suy giảm liên quan đến nhiệt độ. Trong quá trình triển khai thực tế, các kỹ sư có thiết kế tiên tiến thường xử lý sự cố trong vòng một hoặc hai năm.

Ví dụ đã hoạt động: Liên kết Singlemode 10 km ở 1310 nm

Hãy xem xét một liên kết chế độ đơn-bên ngoài của nhà máy chạy dài 10 km ở bước sóng 1310 nm, với hai cặp đầu nối ghép đôi và một mối nối nhiệt hạch. Sử dụng các giá trị lập kế hoạch TIA-568.3-D cho cáp singlemode bên ngoài nhà máy:

Bây giờ, giả sử bảng dữ liệu của bộ thu phát hiển thị đầu ra của máy phát −15 dBm và độ nhạy của máy thu là −28 dBm:

Ngân sách điện năng=−15 − (−28) =13dB

Biên lợi nhuận hoạt động=13 − 6.8 =6,2 dB

Với biên độ 6,2 dB, liên kết này đi qua thoải mái. Ngay cả sau khi dành riêng 3 dB cho sự suy giảm lâu dài, vẫn có hơn 3 dB khoảng trống - đủ để xử lý việc sửa chữa mối nối trong tương lai hoặc một số đầu nối bị lão hóa mà không giảm xuống dưới ngưỡng độ tin cậy.

Nếu bạn sử dụng thông số kỹ thuật thực tế của cáp (giả sử là 0,35 dB/km) và suy hao đầu nối điển hình (giả sử là 0,5 dB/cặp), thì tổng sẽ giảm xuống khoảng 4,8 dB, mang lại biên độ thậm chí còn lớn hơn. Đó là lý do tại sao việc sử dụng dữ liệu thành phần thực lại quan trọng - các giá trị quy hoạch tiêu chuẩn được thiết kế thận trọng.


Tổn thất được tính toán và tổn thất được đo lường: Khi nào mỗi cái là đủ?

Một khoản lỗ được tính toán là một ước tính. Nó rất hữu ích trong quá trình thiết kế, trích dẫn, so sánh tuyến đường và xác thực-trước khi cài đặt. Nhưng nó không giống như chứng nhận hiện trường.

Đối với các liên kết đã cài đặt, phương pháp tiêu chuẩn ngành là thử nghiệm Cấp 1 với Bộ kiểm tra suy hao quang học (OLTS), đo trực tiếp tổng tổn thất chèn của liên kết bằng cách sử dụng nguồn sáng và đồng hồ đo công suất đã hiệu chỉnh. Cả tiêu chuẩn TIA-568.3-D và nguyên tắc kiểm tra của Corning đều xác định kiểm tra OLTS là đặc tính chính xác nhất về hiệu suất của liên kết sợi được lắp đặt. Nếu bạn cần xác định vị trí một lỗi cụ thể - mối nối kém, đầu nối bị hỏng hoặc chỗ uốn cong - Máy đo phản xạ miền thời gian quang học (OTDR) cung cấp chi tiết ở cấp độ sự kiện mà OLTS không thể làm được. Fluke Networks mô tả thử nghiệm OTDR làChứng nhận cấp 2, được đề xuất cùng với OLTS để có chiến lược thử nghiệm hoàn chỉnh.

Sử dụng phép tính khi:bạn đang thiết kế một tuyến đường mới, so sánh các tùy chọn liên kết hoặc xác minh rằng nguồn điện dự trữ của thiết bị phải đủ trước khi lắp đặt.

Sử dụng phép đo khi:bạn đang xác nhận một liên kết đã cài đặt để được chấp nhận, khắc phục sự cố hiệu suất không mong muốn hoặc xác minh rằng tổn thất đo được nằm trong ngân sách được tính toán.

Trong thực tế, thông thường tổn thất đo được sẽ hơi khác so với ước tính được tính toán. Nếu tổn thất đo được cao hơn đáng kể so với ngân sách thì điều đầu tiên cần kiểm tra là sự nhiễm bẩn-mặt đầu của đầu nối, số lượng cặp đầu nối không chính xác và các khúc cua bất ngờ hoặc hư hỏng cáp dọc tuyến.


Sự mất chất xơ có thể chấp nhận được là gì?

Không có câu trả lời chung duy nhất - tổn thất có thể chấp nhận được tùy thuộc vào liên kết cụ thể và thiết bị vận hành trên liên kết đó. Tuy nhiên, có những hướng dẫn thực tế:

Liên kết vượt qua bài kiểm tra mức tổn thất nếu tổng tổn thất chèn đo được bằng hoặc thấp hơn mức dự kiến ​​được tính toán cho liên kết cụ thể đó. Liên kết vượt qua bài kiểm tra ngân sách điện năng nếu vẫn có biên độ hoạt động dương sau khi trừ đi tổng tổn thất từ ​​ngân sách điện năng của thiết bị. Để có độ tin cậy lâu dài-, biên độ hoạt động ít nhất là 3 dB trên độ nhạy máy thu tối thiểu được khuyến nghị rộng rãi.

Để tham khảo nhanh, các giá trị suy giảm quy hoạch điển hình từ tiêu chuẩn TIA-568.3-D là: sợi quang đa mode ở bước sóng 850 nm không được vượt quá 3,5 dB/km; cáp ngoài trời singlemode ở bước sóng 1310 nm không được vượt quá 0,5 dB/km; và các cặp đầu nối không được vượt quá 0,75 dB mỗi cặp. Nếu các giá trị đo được trên mỗi thành phần của bạn nằm trong giới hạn này và tổng lượng mất liên kết nằm trong ngân sách điện năng có biên độ phù hợp thì liên kết nói chung có thể chấp nhận được.

Nơi tìm công suất Tx và độ nhạy Rx trên bảng dữ liệu bộ thu phát

Hai con số bạn cần để tính toán lượng điện năng - công suất đầu ra của máy phát (Tx) và độ nhạy của máy thu (Rx) - được liệt kê trên biểu dữ liệu của mô-đun thu phát, thường ở trong bảng có nhãn "Đặc điểm quang học" hoặc "Thông số máy phát/máy thu". Hãy tìm:

• Công suất đầu ra của máy phát (tối thiểu/tối đa):tính bằng dBm. Sử dụng giá trị tối thiểu cho trường hợp lập ngân sách-xấu nhất.
• Độ nhạy của máy thu:tính bằng dBm. Đây là tín hiệu yếu nhất mà máy thu có thể phát hiện được trong khi vẫn duy trì tỷ lệ lỗi bit cần thiết.
• Quá tải máy thu (hoặc công suất đầu vào tối đa):tín hiệu mạnh nhất mà máy thu có thể xử lý mà không có lỗi. Điều này quan trọng đối với các liên kết rất ngắn, nơi mất mát là tối thiểu.

Ngân sách năng lượng là sự khác biệt giữa đầu ra Tx tối thiểu và độ nhạy Rx. Nếu biểu dữ liệu liệt kê mức Tx tối thiểu −8,2 dBm và độ nhạy Rx −14,4 dBm thì mức công suất là 6,2 dB - sẽ tạo ra ít khả năng xảy ra mất liên kết hơn so với mô-đun tầm xa-có mức tiêu thụ 13 dB. Chọn bộ thu phát phù hợp với khoảng cách liên kết là bước đầu tiên để có được ngân sách khả thi. Để có cái nhìn rộng hơn, hãy xem bài viết của chúng tôi vềmáy thu phát vs máy phát đáp.

Những lỗi tính toán hao hụt sợi quang phổ biến

Đếm các đầu nối thay vì các cặp đầu nối

Phương pháp lập ngân sách tính các cặp đầu nối được ghép đôi - hai đầu nối được nối với nhau - chứ không phải các đầu riêng lẻ. Nếu đếm từng đầu nối lỏng lẻo, bạn sẽ đánh giá quá cao hoặc đánh giá thấp mức tổn thất tùy thuộc vào cách bạn áp dụng giá trị trên mỗi-đơn vị. Hướng dẫn kiểm tra của Corning rất rõ ràng về điểm này.

Nhầm lẫn giữa dB và dBm

dB là một tỷ lệ tương đối. dBm là mức công suất tuyệt đối. Nếu bạn trừ giá trị dBm khỏi giá trị dB hoặc so sánh chúng trực tiếp, kết quả về ngân sách điện năng của bạn sẽ vô nghĩa. Giữ giá trị tổn thất tính bằng dB và mức công suất tính bằng dBm và chỉ kết hợp chúng thông qua công thức đúng.

Sử dụng mức tối đa tiêu chuẩn khi có thông số kỹ thuật thực tế

Giá trị lập kế hoạch TIA là các khoản phụ cấp-trong trường hợp xấu nhất, không phải là giá trị điển hình. Nếu bạn có thông số kỹ thuật về cáp và đầu nối của nhà sản xuất, hãy sử dụng những con số chặt chẽ hơn đó. Quá-phụ thuộc vào mức tối đa tiêu chuẩn có thể dẫn đến-kỹ thuật quá mức (đặt hàng-bộ thu phát công suất cao hơn mà bạn không cần) hoặc tệ hơn là che giấu một vấn đề thực sự vì khoản trợ cấp hào phóng khiến ngân sách có vẻ "ổn".

Thiếu thành phần trong kênh

Các bảng vá lỗi, bộ suy giảm quang học, bộ ghép nối, bộ lọc WDM và các đầu cuối trường bổ sung đều góp phần gây ra tổn thất. Rất dễ quên điểm kết nối bảng vá lỗi hoặc bộ suy giảm đã được thêm vào để tránh quá tải máy thu. Đi dọc tuyến đường, kiểm tra-các bản vẽ hoàn công và đếm mọi thứ.

Bỏ qua phần cuối{0}}Ô nhiễm khuôn mặt

Mặt đầu của đầu nối bị bẩn là một trong những lý do phổ biến nhất khiến tổn thất đo được vượt quá ngân sách tính toán. Các hạt bụi cực nhỏ có thể làm tăng đáng kể sự mất chèn và phản xạ ngược. FOA, Corning và Fluke Networks đều nhấn mạnh việc kiểm tra và làm sạch đầu nối là điều kiện tiên quyết trước khi thực hiện bất kỳ phép đo tổn thất nào. Trong nhiều trường hợp khắc phục sự cố thực tế, việc làm sạch các mặt cuối sẽ giải quyết được sự cố mà không cần nối lại hoặc thay thế cáp.

Ngân sách được tính toán vượt qua nhưng tổn thất đo lường không thành công - Bây giờ thì sao?

Khi phép toán cho biết liên kết sẽ hoạt động nhưng OLTS cho biết là không, nguyên nhân rất có thể là: đầu nối bị hỏng, số cặp đầu nối không chính xác trong ngân sách, mối nối hoặc bảng vá lỗi không được tính toán, cáp bị cong quá mức hoặc hư hỏng cáp không thể nhìn thấy trong quá trình cài đặt. Bắt đầu bằng việc kiểm tra đầu nối, sau đó xác minh số lượng thành phần và sử dụng OTDR để xác định sự kiện mất mát cụ thể nếu việc vệ sinh không giải quyết được khe hở.

Singlemode và Multimode: Sự khác biệt chính đối với việc lập ngân sách tổn thất

Sợi đơn mode và đa mode có đặc điểm suy giảm khác nhau, bước sóng hoạt động khác nhau và khoảng cách liên kết điển hình khác nhau -, tất cả đều ảnh hưởng đến việc lập ngân sách.

Sợi đa mode (OM1–OM5)hoạt động ở bước sóng 850 nm và 1300 nm với độ suy giảm cao hơn trên mỗi km nhưng thường được sử dụng cho các liên kết ngắn hơn bên trong các tòa nhà và khuôn viên trường. Ngân sách năng lượng cho các ứng dụng đa chế độ tốc độ cao-(chẳng hạn như 10GBASE-SR) có thể khá eo hẹp - đôi khi chỉ 2–3 dB -, nghĩa là hầu như không còn chỗ cho các đầu nối bổ sung hoặc các mặt đầu bẩn.

Sợi đơn mode (OS1/OS2)hoạt động ở bước sóng 1310 nm và 1550 nm với độ suy giảm thấp hơn nhiều, khiến nó trở thành lựa chọn tiêu chuẩn cho các đường trục chính trong khuôn viên trường, mạng đô thị lớn và các tuyến đường dài. Ngân sách điện năng thường lớn hơn, nhưng khoảng cách xa hơn có nghĩa là tổng suy hao sợi quang nhiều hơn và thường có nhiều mối nối hơn, do đó ngân sách vẫn có thể eo hẹp trên các tuyến đường mở rộng.

Luôn khớp hệ số suy giảm với loại sợi và bước sóng chính xác. Sử dụng giá trị đa chế độ trong ngân sách chế độ đơn (hoặc ngược lại) là một lỗi rất dễ mắc phải khi chuyển đổi giữa các dự án.

Câu hỏi thường gặp

Làm thế nào để bạn tính toán tổn thất liên kết cáp quang?

Cộng tổn thất do suy hao sợi quang (dB/km × chiều dài), cặp đầu nối (số lượng × tổn thất trên mỗi cặp), mối nối (số lượng × tổn thất trên mỗi mối nối) và bất kỳ thành phần thụ động nào khác. Tổng số tiền là tổng số liên kết bị mất ước tính của bạn. So sánh nó với ngân sách năng lượng của thiết bị để xác định xem liên kết có hoạt động hay không.

Ngân sách liên kết sợi là gì?

Ngân sách liên kết sợi quang (hoặc ngân sách tổn thất liên kết) là ước tính được tính toán về tổng tổn thất thụ động trên một liên kết cáp quang. Nó bao gồm tất cả các bộ phận gây tổn thất - sợi quang, đầu nối, mối nối và thiết bị thụ động. FOA mô tả nó là ước tính được so sánh với ngân sách năng lượng của thiết bị để xác minh khả năng tồn tại của liên kết và với kết quả kiểm tra để xác nhận việc cài đặt đúng.

Sự khác biệt giữa mất chèn và suy giảm là gì?

Sự suy giảm đặc biệt đề cập đến công suất quang bị mất trên mỗi km sợi quang do sự hấp thụ và tán xạ trong thủy tinh. Suy hao chèn là phép đo tổng lượng suy hao toàn diện, từ đầu đến cuối trên một liên kết được cài đặt, bao gồm suy hao sợi cộng với tất cả tổn hao ở đầu nối, mối nối và thành phần. Để biết thông tin chi tiết, hãy đọc bài viết của chúng tôi vềmất chèn trong mạng cáp quang.

Mức suy hao sợi quang có thể chấp nhận được trên mỗi đầu nối là bao nhiêu?

Tiêu chuẩn ANSI/TIA-568.3-D cho phép tối đa 0,75 dB trên mỗi cặp đầu nối ghép nối. Tuy nhiên, các đầu nối được đánh bóng tốt tại nhà máy thường đạt được 0,3–0,5 dB. Việc sử dụng các thông số kỹ thuật thực tế của đầu nối thay vì mức trợ cấp tiêu chuẩn tối đa sẽ tạo ra ngân sách thực tế hơn.

Một liên kết sợi nên có bao nhiêu lợi nhuận?

Biên độ hoạt động tối thiểu là 3 dB là hướng dẫn được tuân thủ rộng rãi trong ngành. Điều này gây ra hiện tượng lão hóa của máy phát, đầu nối bị nhiễm bẩn theo thời gian, khả năng sửa chữa mối nối trong tương lai và những thay đổi về suy giảm liên quan đến nhiệt độ. Các liên kết được thiết kế với biên độ nhỏ hơn 3 dB có nhiều khả năng cần được bảo trì hoặc hỏng sớm.

Những công cụ nào được sử dụng để đo lượng sợi bị mất?

Bộ kiểm tra tổn thất quang học (OLTS), bao gồm nguồn sáng và đồng hồ đo công suất đã được hiệu chỉnh, là công cụ tiêu chuẩn để chứng nhận Cấp 1 về tổn thất liên kết hoàn toàn. OTDR được sử dụng để kiểm tra Cấp 2 - nó cung cấp dấu vết được ánh xạ-khoảng cách cho thấy suy hao ở mỗi sự kiện riêng lẻ (đầu nối, mối nối, uốn cong) dọc theo sợi quang.
