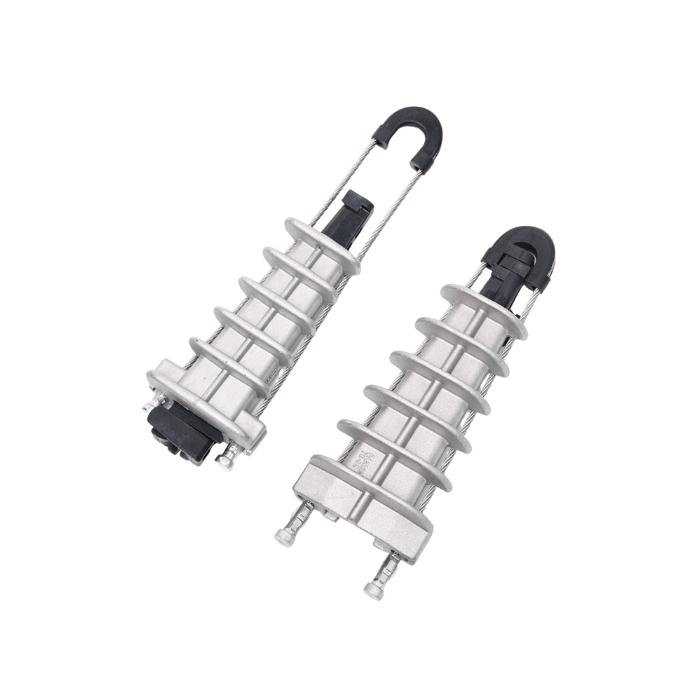

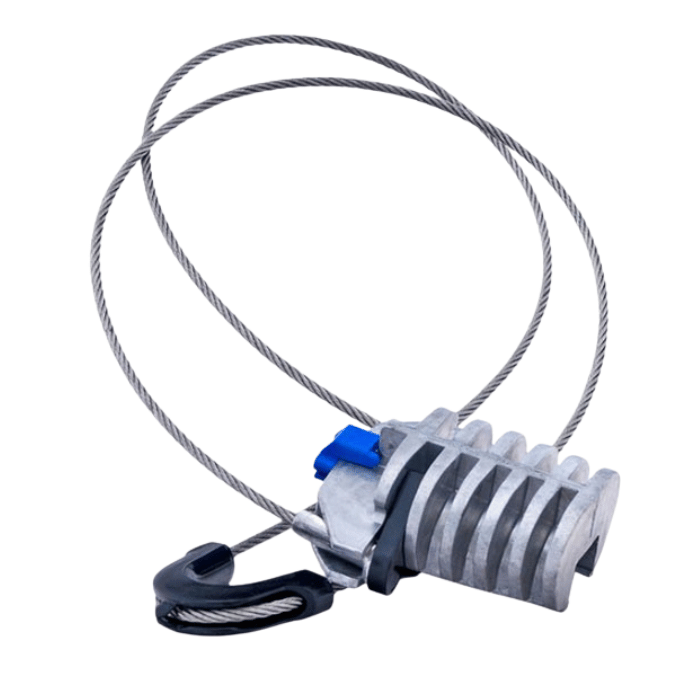

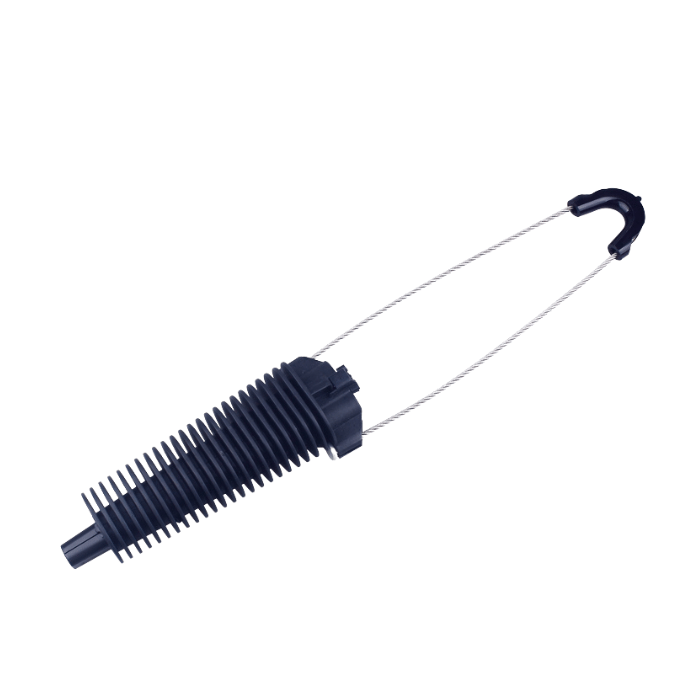

Điểm khác biệt chính

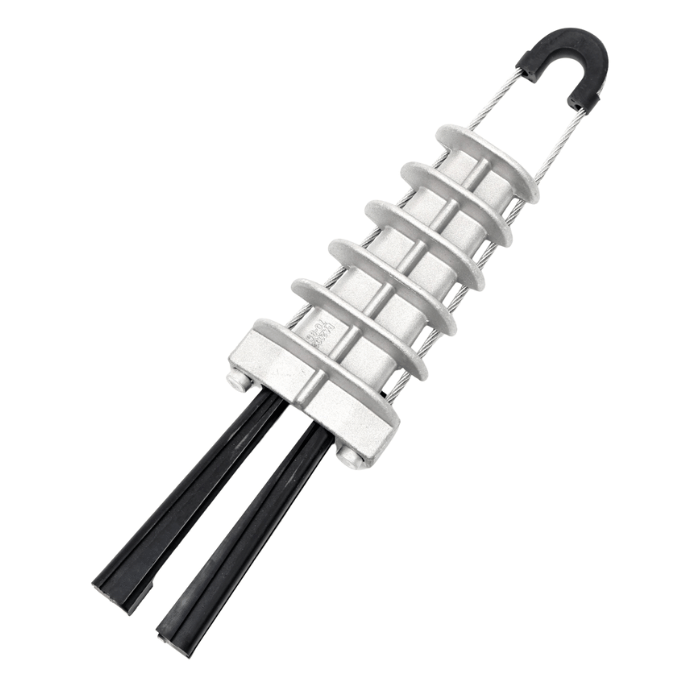

Cơ chế nêm tự khóa-
Tự động siết chặt khi cáp bị căng, loại bỏ nhu cầu căng lại-định kỳ
Cài đặt không gây hư hỏng cáp
Nắm chặt vỏ bọc bên ngoài mà không làm bong tróc hoặc để lộ cấu trúc cáp bên trong
Hiệu suất thời tiết khắc nghiệt
Hoạt động đáng tin cậy từ -40 độ đến +60 độ (-40 độ F đến +140 độ F)
Thiết kế đột phá hy sinh
Dưới tải nặng, kẹp bị hỏng trước cáp, ngăn ngừa đứt đường dây tốn kém
Thông số kỹ thuật
| tham số | Đặc điểm kỹ thuật | Chi tiết |
|---|---|---|
| Phạm vi đường kính cáp | 2,5mm - 5mm | 0,10" - 0.20" (cáp tròn) |
| Khả năng căng thẳng | 8 kN (1.800 lbf) | Lực căng tối đa cho phép (MAT) |
| Nhiệt độ hoạt động | -40 độ đến +60 độ | -40 độ F đến +140 độ F hoạt động liên tục |
| Độ dài nhịp tối đa | 80 mét | 262 feet giữa các điểm neo |
| Chất liệu vòng bảo lãnh | Thép mạ kẽm nhúng nóng- | Đường kính 5mm, thiết kế có thể tháo rời |
| Chất liệu thân máy | Nhựa nhiệt dẻo ổn định-UV | Màu đen, khả năng chống tia cực tím 25 năm |
| Vật liệu nêm | Polymer cường độ cao- | Bề mặt tay cầm có răng cưa,-tự điều chỉnh |
| Mở mắt tại ngoại | tối thiểu 15mm | Tương thích với phần cứng cực tiêu chuẩn |
| Cân nặng | 125 gam | 4,4 oz (xấp xỉ) |
| Thời gian cài đặt | <2 minutes | Không cần dụng cụ chuyên dụng |
| Tiêu chuẩn tuân thủ | IEC 61784, ASTM D4066 | Tiêu chuẩn phụ kiện cáp quang quốc tế |
| Đánh giá khả năng chống tia cực tím | 25+ năm | Đã thử nghiệm môi trường nhiệt đới |
| Kháng hóa chất | Xịt axit/kiềm/muối | Môi trường biển phù hợp |
Bảng lựa chọn mẫu
| Số mô hình | Đường kính cáp | Loại ứng dụng | Mã màu | Cân nặng | Khoảng thời gian được đề xuất |
|---|---|---|---|---|---|
| DIMI-WTA-2535 | 2,5-3,5mm | Thả cáp, ADSS mini | Đen | 110g | Nhỏ hơn hoặc bằng 50m |
| DIMI-WTA-3545 | 3,5-4,5mm | FTTH tiêu chuẩn, Hình-8 | Đen | 120g | Nhỏ hơn hoặc bằng 70m |
| DIMI-WTA-4550 | 4,5-5,0mm | ADSS hạng nặng, ABC | Đen | 135g | Nhỏ hơn hoặc bằng 80m |
| DIMI-WTA-2550-UV | 2,5-5,0mm (phổ quát) | Tất cả các loại cáp | Đen | 125g | Nhỏ hơn hoặc bằng 80m |
Hướng dẫn đăng ký
Mạng viễn thông
- FTTH (Fiber to the Home) triển khai-dặm cuối cùng
- Mạng đường trục cáp quang đô thị
- Dự án mở rộng băng rộng nông thôn
- Cài đặt đường trục tế bào nhỏ 5G
- Kết nối khuôn viên trường và khu công nghiệp
Truyền thông tiện ích điện
- Lắp đặt cáp ADSS dọc đường dây phân phối điện
- Hạ tầng truyền thông lưới điện thông minh
- Trạm biến áp-đến-liên kết cáp quang
- Cáp mạng tự động phân phối
Truyền hình cáp và phát thanh truyền hình
- Mạng cáp đồng trục-cáp lai (HFC) bị rớt
- Đầu cáp thả hình 8
- Neo điểm vào tòa nhà
Ứng dụng trong ngành & Nghiên cứu trường hợp
Mở rộng Metro Fiber - Los Angeles
Bối cảnh dự án
Nhà cung cấp dịch vụ viễn thông Cấp 1 yêu cầu triển khai FTTH nhanh chóng trên 15.000 đơn vị dân cư ở các khu đô thị đông đúc. Dự án yêu cầu lắp đặt nhanh chóng để đáp ứng thời hạn quy định trong khi vẫn duy trì tỷ lệ hư hỏng cáp bằng 0 trong môi trường đầy thách thức với đường dây điện trên cao và khả năng tiếp cận cột điện hạn chế.
Triển khai giải pháp DIMI
Đã triển khai 8.500 đơn vị kẹp neo căng hình nêm DIMI-WTA-3545 trên 280 tuyến đường-dặm cáp quang. Nhóm cài đặt đã sử dụng thiết kế{11}không cần công cụ để hoàn thành 45-50 lần cài đặt thả mỗi ngày cho mỗi nhóm 2 người, so với 28-30 lần thả với kẹp loại nén trước đây.
Mạng lưới truyền thông thông minh - Texas Power District
Bối cảnh dự án
Tiện ích điện lực khu vực hiện đại hóa tự động hóa phân phối yêu cầu lắp đặt cáp ADSS dài 450km dọc theo đường dây phân phối 13,8kV hiện có. Những thách thức về môi trường bao gồm sự thay đổi nhiệt độ cực cao (-10 độ đến +45 độ ), mức độ tiếp xúc với tia cực tím cao và yêu cầu tuổi thọ 40 năm.
Triển khai giải pháp DIMI
Kẹp DIMI-WTA-4550 được chỉ định với gói UV+ cho 3.200 điểm cố định trên mạng. Các kẹp được lắp đặt trên cả cột thép và cột gỗ bằng cách sử dụng cụm giá đỡ cột được tiêu chuẩn hóa. Thiết kế đột phá mang tính hy sinh đã mang lại sự tuân thủ an toàn quan trọng đối với các tiêu chuẩn của công ty điện lực.
Sáng kiến băng thông rộng nông thôn - Vùng miền núi
Bối cảnh dự án
Chương trình kết nối nông thôn-được chính phủ tài trợ nhắm đến các cộng đồng miền núi chưa được phục vụ đầy đủ với địa hình khó khăn, trải dài tới 75m và nhiệt độ khắc nghiệt theo mùa. Việc lắp đặt yêu cầu giảm thiểu số lượt ghé thăm địa điểm của phi hành đoàn và tối đa hóa độ tin cậy của thiết bị ở những địa điểm xa, khó tiếp cận.
Triển khai giải pháp DIMI
Mẫu phổ quát DIMI-WTA-2550-UV được triển khai trên 120 tuyến đường-dặm phục vụ 2.400 cơ sở. Đặc điểm kỹ thuật của một mô hình đơn giản hóa việc quản lý hàng tồn kho cho các đội lắp đặt từ xa. Thiết kế nêm tự điều chỉnh phù hợp với đường kính cáp thay đổi từ các lô mua cáp khác nhau.
Nâng cấp mạng lưới trường học - Cơ sở hạ tầng trường đại học
Bối cảnh dự án
Trường đại học nghiên cứu lớn thay thế cơ sở hạ tầng đồng cũ kỹ bằng cáp quang trên khắp khuôn viên rộng 850 mẫu Anh. Dự án yêu cầu lắp đặt mang tính thẩm mỹ gần các tòa nhà lịch sử, triển khai nhanh trong kỳ nghỉ hè (thời hạn 60 ngày) và tích hợp với các cột tiện ích hiện có cũng như các công trình phụ trợ của tòa nhà.
Triển khai giải pháp DIMI
Kết hợp 1.200 đơn vị DIMI-WTA-2535 (giảm ngắn) và 800 đơn vị DIMI-WTA-3545 (chạy dài hơn). Thân nhựa nhiệt dẻo màu đen duy trì tính nhất quán về mặt hình ảnh với cơ sở hạ tầng hiện có. Cài đặt nhanh chóng cho phép hoàn thành trong thời gian nghỉ học mà không làm gián đoạn học kỳ mùa thu.
Lời chứng thực của khách hàng
David Chen
Giám đốc kỹ thuật mạng
Nhà cung cấp dịch vụ viễn thông khu vực, California
Maria Rodríguez
Giám đốc mua sắm
Hợp tác xã băng thông rộng nông thôn, các bang miền núi
James Patterson
Kỹ sư dây chuyền cao cấp
Tiện ích điện khu vực, Texas
Hướng dẫn cài đặt
Công cụ cần thiết
- Ròng rọc căng cáp hoặc đi kèm-
- Máy đo độ căng kỹ thuật số (khuyên dùng)
- Găng tay an toàn và bảo vệ mắt
- Giá đỡ cực hoặc phần cứng gắn
Kiểm tra môi trường
- Nhiệt độ môi trường xung quanh trong khoảng -20 độ đến +40 độ để lắp đặt
- Cáp không bị đóng băng, ẩm ướt hoặc nhiễm bẩn
- Phần cứng cột được gắn và thử tải một cách an toàn-
- Duy trì khoảng cách tối thiểu 150mm với đường dây điện
1
Bước 1: Chuẩn bị cáp
Kéo cáp đến độ căng làm việc (khoảng 30-40% MAT) bằng thiết bị căng. Kiểm tra độ căng bằng đồng hồ kỹ thuật số. Làm sạch bề mặt cáp trong khu vực kẹp để loại bỏ bụi bẩn, hơi ẩm hoặc cặn dầu bôi trơn cáp. Không bóc hoặc để lộ cấu trúc cáp bên trong.
2
Bước 2: Định vị kẹp
Với cáp đang bị căng, đặt thân kẹp cách điểm lắp dự định 100-150 mm. Đảm bảo lỗ mở hình nón hướng về hướng chạy cáp. Vòng bảo lãnh phải treo tự do mà không bị xoắn hoặc xoắn.
3

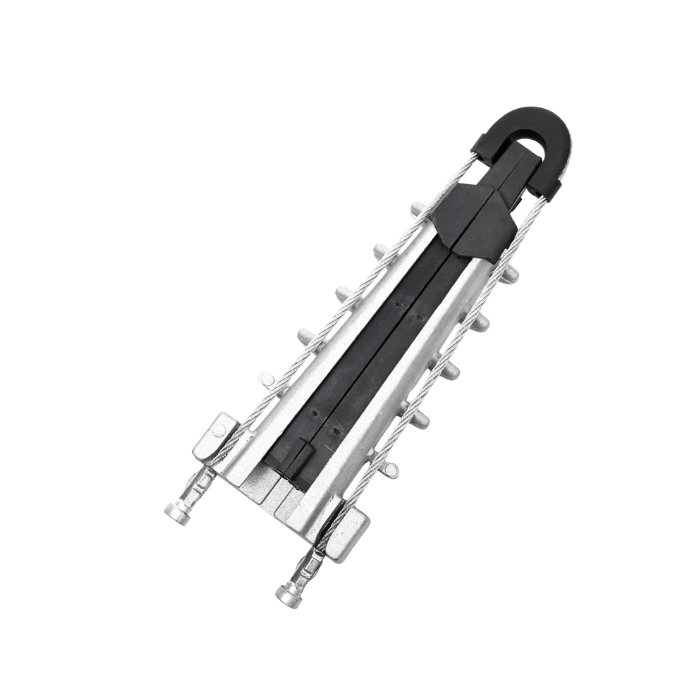

Bước 3: Chèn nêm
Mở thân kẹp và đặt cáp vào rãnh giữa. Chèn đồng thời cả hai nêm polymer từ các phía đối diện, đảm bảo các răng hướng vào trong về phía cáp. Đẩy các nêm cho đến khi chúng khớp vào các khe giữ. Xác minh các nêm đã được đặt hoàn toàn và song song.
4
Bước 4: Đính kèm phần cứng
Luồn vòng bảo lãnh qua mắt khung cột hoặc điểm gắn móc. Đối với các thiết bị lắp đặt có thể tháo rời, hãy để vòng bảo lãnh mở cho đến khi xác nhận được vị trí cuối cùng. Đối với việc lắp đặt cố định, hãy đóng hoàn toàn vòng bảo lãnh.
5
Bước 5: Chuyển căng thẳng
Giảm dần lực căng khỏi thiết bị giữ tạm thời. Khi lực căng của cáp chuyển sang kẹp, cơ cấu nêm sẽ tự{1}}siết chặt. Theo dõi cáp xem có bị trượt không (phải bằng 0). Giảm độ căng theo mức tăng 25% trong 60 giây để có thể ngồi hình nêm.
6
Bước 6: Căng thẳng cuối cùng
Sed ut perspiciatis unde omnis iste natus error sit voluptatem accusantium doloremque laudantium, totam rem aperiam, eaque ipsa quae ab illovente veritatis et quasi architectureo beatae vitae.
7
Bước 7: Xác minh chất lượng
Kiểm tra xem nêm có ăn khớp đúng không - cả hai nêm phải được kéo đều vào thân hình nón. Kiểm tra vòng bảo lãnh xem có dấu hiệu căng thẳng hoặc biến dạng không. Xác minh rằng không có hư hỏng vỏ cáp hoặc vết nén nào có thể nhìn thấy được. Ghi lại ngày lắp đặt và đọc độ căng cáp để lưu hồ sơ bảo trì.
